Tlakový spínač na pístovém nebo šroubovém kompresoru je jednou ze základních součástí bez které by se jinak, než frekvenčně řízený kompresor neobešel. Dále si ukážeme a vysvětlíme, co je to tlakový spínač na kompresoru a k čemu slouží. Čtěte dále. Pokračovat

Co je to tlakový spínač?

Tlakový spínač již podle názvu slouží ke spínání elektromotoru kompresoru při poklesu tlaku v tlakové nádobě (vzdušníku) nebo rozvodech vzduchu. Tlakový spínač je z výroby nastaven na dva tlaky:

Spínací tlak tlakového spínače

Spínací tlak je tlak, při kterém tlakový spínač sepne elektromotor kompresoru a ten začne stlačovat nasávaný vzduch např. do tlakové nádoby (vzdušníku)

Vypínací tlak tlakového spínače

Vypínací tlak je tlak, při kterém tlakový spínač vypne elektromotor a kompresor přestane vyrábět stlačený vzduch. Při poklesu tlaku ve vzdušníku nebo okruhu pod spínací tlak dojde opět k sepnutí kompresoru a k vytváření stlačeného vzduchu.

Tlakový spínač značky CONDOR

V naší nabídce naleznete tlakové spínače německého výrobce Condor s označením MDR 2, MDR 3, MDR 5 a jiné. Jedná se o dlouhodobě používané a léty ověřené tlakové spínače, které najdeme téměř u většiny výrobců kompresorů.

Vzhledem k rozsáhlosti nabídky tlakových spínačů Condor, nemáme všechny varianty skladem, ale jsme je schopni většinou do 3 dnů dodat.

Ovládání tlakového spínače

Tlakový spínač je vždy vybaven ovládáním pro zapnutí a vypnutí. Jedná se manuální ovládání vypnuto/zapnuto, díky kterému můžete jednoduše vypnout spínání kompresoru pomocí tlakového spínače.

Ze zkušeností vždy doporučujeme na konci směny ručně přepnout tlakový spínač do polohy vypnuto. Stalo se nám, že zákazníkovi praskl rozvod vzduchu, kde ucházel vzduch a pístový kompresor pak jel celou noc až do doby, kdy došlo k nevratnému poškození kompresoru vlivem nadměrné zátěže a teploty.

Pracovní rozsah tlakového spínače

Jak již bylo řečeno výše, tlakový spínač pracuje se dvěma tlaky. Nejčastěji se jedná o tlaky 7–9 bar (spínací – vypínací), 7,5–10 bar, 8-10 bar, 12-15 bar, 13-16 bar, 22-25 bar.

Tlakový spínač s motohodinami

U tlakových spínačů Condor jsme schopni dodat tlakový spínač i s počítadlem motohodin, u který díky jednoduchému počítadlu okamžitě zjistíte, kolik hodin byl kompresor zapnut a kdy provést příští servis.

Napájení tlakového spínače 230 V nebo 400 V

Tlakové spínače se vyrábějí v provedení napájení 230 V (jednofázové) nebo 400 V (třífázové). Toto je třeba si ověřit nejlépe u stávajícího tlakového spínače, aby nedošlo k případným nesrovnalostem.

Současně je třeba si před výběrem správného tlakového spínače zvolit správný proud v ampérech, se kterým bude tlakový spínač pracovat. K dispozici jsou tlakové spínače 6,3 A, 10 A, 14 A, 16 A apod.

Nastavení tlakového spínače kompresoru

Tlakový spínač je již z výroby nastaven na spínací a vypínací tlak. V rámci tlakového spínače po otevření plastového krytu je možné provádět drobné korekce, avšak toto důrazně nedoporučujeme a zásahy vzhledem k nebezpečí úrazu doporučujeme pouze autorizovaným subjektům.

Tlakový spínač nevypne

V případě, že tlakový spínač díky poruše nevypne, dojde k tlakování vzduchem až do té doby, kdy na kompresoru začne „syčet“ pojišťovací ventil. Co je to pojišťovací ventil jsme si popsali v článku Co je to pojistný ventil na kompresoru. Takto nefunkční tlakový spínač je třeba okamžitě vyměnit za nový, jelikož hrozí nebezpečí úrazu.

Záznamů na stránku

Tlakový spínač Condor MDR 2/11

Roky prověřený, kvalitní a spolehlivý tlakový spínač Condor s pracovním tlakem 4-12 bar (připojení G 1/4").

1 318 Kč 1 089 Kč bez DPH

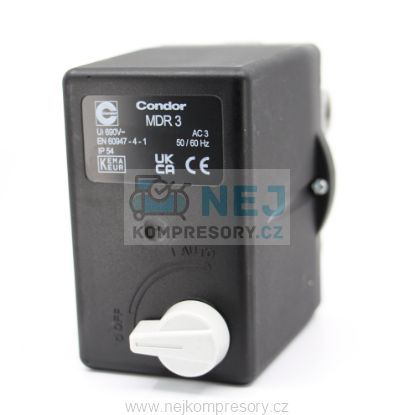

Tlakový spínač Condor MDR 3/11 R6,3

Roky prověřený, kvalitní a spolehlivý tlakový spínač Condor s pracovním tlakem 6-11 bar (připojení G 1/4").

Skladem
3 243 Kč 2 680 Kč bez DPH

Tlakový spínač Condor MDR 3/11 R10

Roky prověřený, kvalitní a spolehlivý tlakový spínač Condor s pracovním tlakem 6-11 bar (připojení G 1/4").

Skladem
3 121 Kč 2 579 Kč bez DPH

Tlakový spínač Condor MDR 3/11 R16

Roky prověřený, kvalitní a spolehlivý tlakový spínač Condor s pracovním tlakem 8-10 bar (připojení G 1/4").

3 243 Kč 2 680 Kč bez DPH

Tlakový spínač Condor MDR 3/11 R24

Roky prověřený, kvalitní a spolehlivý tlakový spínač Condor s pracovním tlakem 6-11 bar (připojení G 1/4").

Skladem
3 121 Kč 2 579 Kč bez DPH

Tlakový spínač Condor MDR 3/16 R16

Roky prověřený, kvalitní a spolehlivý tlakový spínač Condor s pracovním tlakem 6-16 bar (připojení G 1/4").

Skladem
3 243 Kč 2 680 Kč bez DPH

Tlakový spínač Condor MDR 5/11 R10,3

Roky prověřený, kvalitní a spolehlivý tlakový spínač Condor s pracovním tlakem 6-11 bar (připojení G 1/2").

3 159 Kč 2 611 Kč bez DPH

Tlakový spínač Condor MDR 5/11 R14

Roky prověřený, kvalitní a spolehlivý tlakový spínač Condor s pracovním tlakem 6-11 bar (připojení G 1/2").

3 280 Kč 2 711 Kč bez DPH

Tlakový spínač Condor MDR 5/11 R18

Roky prověřený, kvalitní a spolehlivý tlakový spínač Condor s pracovním tlakem 6-11 bar (připojení G 1/2").

Skladem
3 280 Kč 2 711 Kč bez DPH

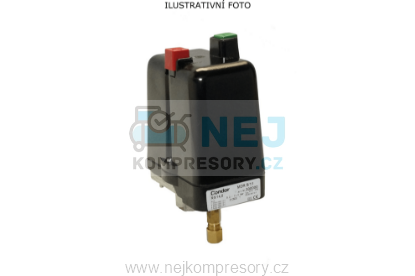

Tlakový spínač Condor MDR 5/16 R14

Roky prověřený, kvalitní a spolehlivý tlakový spínač Condor s pracovním tlakem 6-16 bar (připojení G 1/2").

Skladem
3 280 Kč 2 711 Kč bez DPH

Tlakový spínač Condor MDR 53

Roky prověřený, kvalitní a spolehlivý tlakový spínač Condor s pracovním tlakem 6-16 bar (připojení G 1/2").

Skladem
3 265 Kč 2 698 Kč bez DPH

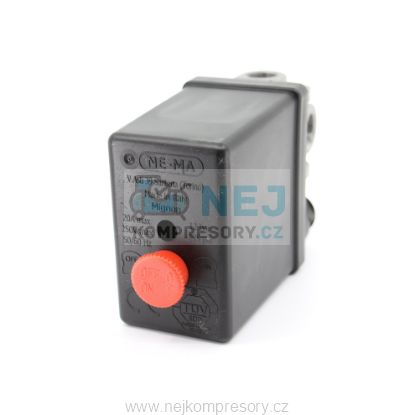

Tlakový spínač NE-MA 230V

Tlakový spínač italského výrobce NEMA s pracovním tlakem 4-12 bar (připojení 4x G 1/4"), napětí 230 V.

Skladem
786 Kč 650 Kč bez DPH
