Špičkové pneumatické nářadí Schneider nabízí desítky let ověřené produkty, které najdou použití pro výrobu motorových vozidel, užitkových vozidel, autobusů, opravy, montáž a zpracování kovů, zemědělské a průmyslové firmy.

Další informace o pneumatickém nářadí, jeho použití a vlastnostech naleznete v článku níže. Čtěte dále. Pokračovat

Jakou spotřebu vzduchu kompresoru má pneumatické nářadí?

V tabulce níže naleznete rychlý přehled spotřeby v l/min, doporučený minimální výkon pístového nebo šroubového kompresoru a požadavky na kvalitu vzduchu.

Typ nástroje Spotřeba vzduchu
[l/s]
⌀ spotřeba vzduchu
[l/min]
Minimální výkon kompresoru
[kW]
Kvalita vzduchu
[s olejem/bez oleje]
Rázový utahovák 5 - 24 100 - 660 1,5 - 3 s olejem
Ráčnový utahovák 5 - 6 100 - 120 1,5 - 1,8 s olejem

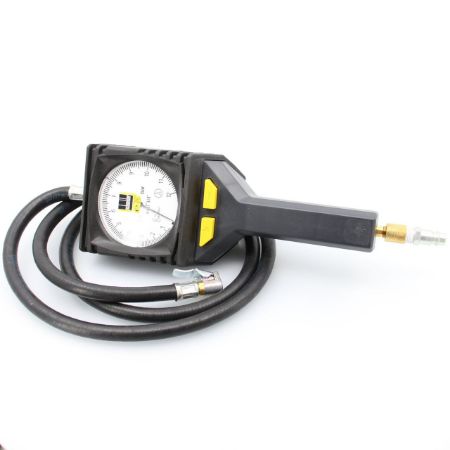

Pneuhustiče - - 0,55 bez oleje

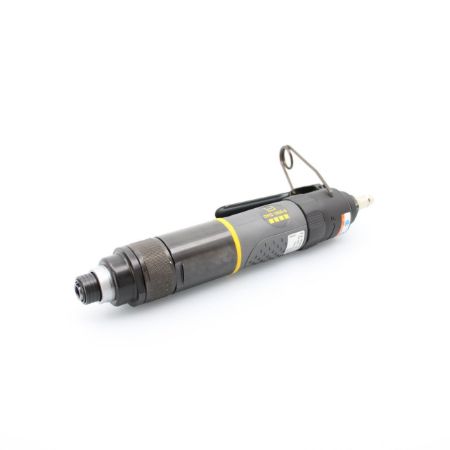

Šroubováky 4,6 - 8 184 - 320 1,8 - 2,2 s olejem
Vrtačky 6 - 8 240 - 320 2,2 s olejem

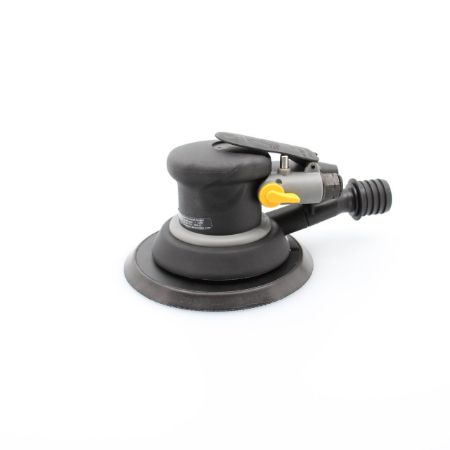

Brusky 3 - 14 180 - 416 2,2 - 4 s olejem
Pily 4 200 1,8 s olejem

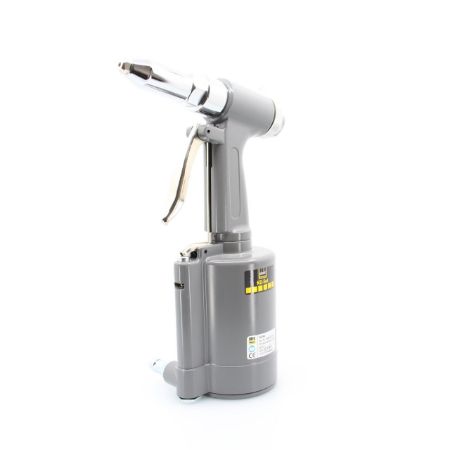

Nýtovací kleště - 1,1 l na zdvih 0,55 s olejem

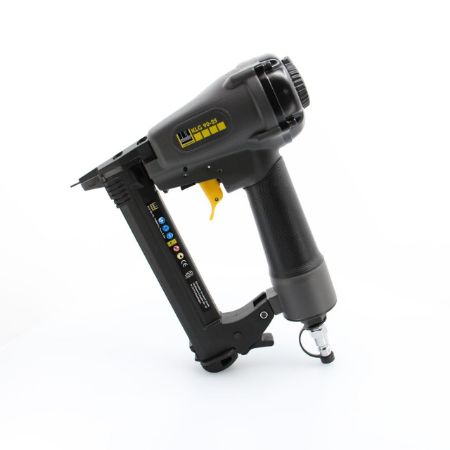

Sponkovačky/Hřebíkovačky 0,3 - 2,9 l / úder 0,55 s olejem
Tlakové mazanice 0,6 l / zdvih 0,55 s olejem
Pistole na kartuše 60 - 100 0,55 bez oleje

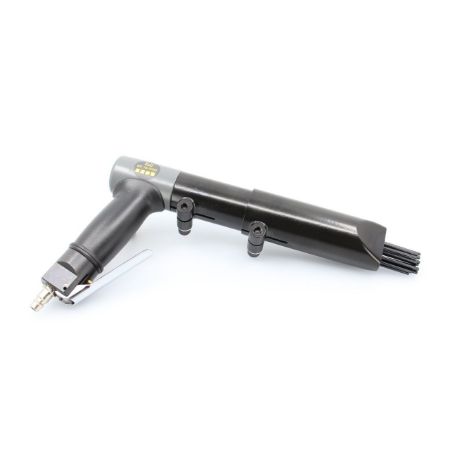

Jehlové oklepávače 3 - 4,8 150 - 240 1,8 - 2,2 s olejem
Triskací zařízení 2,5 - 5,3 120 - 318 1,8 - 4 bez oleje

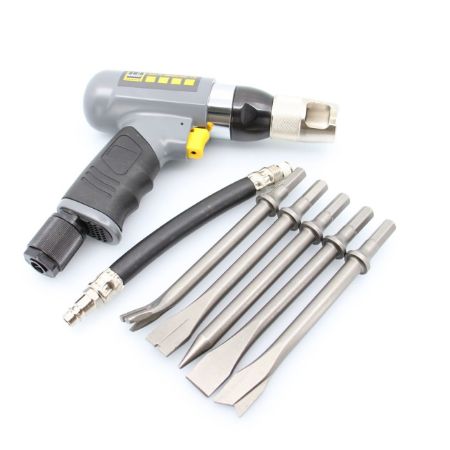

Sekací kladiva 4 - 10,8 180 - 486 1,8 - 3 s olejem
Lakovací pistole 1,3 - 3,3 120 - 200 1,8 - 3 bez oleje
Omítací stroje 3,8 - 5 225 - 300 3 - 4 bez oleje

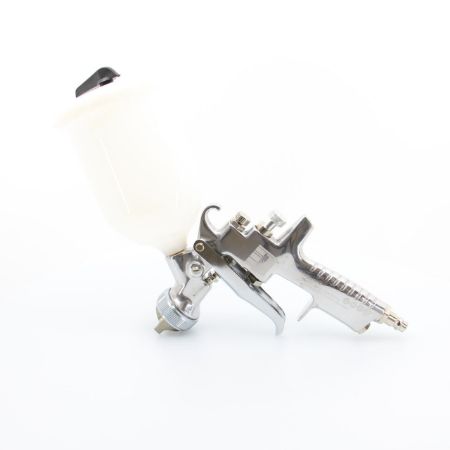

Stříkací pistole 0,8 - 2 50 - 120 1,1 - 1,5 bez oleje

Jaký příklepový mechanismus pro jakou práci?

Příklepový mechanismus s jedním úderníkem

Osvědčený příklepový mechanismus s jedním úderníkem provádí jeden úder na otáčku na straně hnacího vřetene a vytváří tak vysokou energii.

Příklepové utahováky s tímto systémem se hodí pro lehké až středně těžké montážní práce.

Válečkový příklep

Také kolíkový, pinový příklepový mechanismus nebo Dynapact.

Válečkový příklep naráží dvěma kolíky na hnací vřeteno. Vyznačuje se mimořádně nízkou úrovní vibrací a rychlým nárůstem krouticího momentu.

Příklepové utahováky s tímto systémem se hodí pro rychlé montážní práce.

Kladívkový příklep Twin

Kladívkový příklep Twin pracuje se dvěma kruhovými úderníky a provádí dva údery na otáčku na obou stranách hnacího vřetene. Příklep umožňuje navrhnout kompaktní konstrukci a dosahuje mimořádně vysokého špičkového krouticího momentu.

Příklepové utahováky jsou určeny pro krátké a tvrdé šroubovací práce. Pokud šroubování není za správných provozních podmínek (tlak, množství vzduchu, kvalita vzduchu) ukončeno po několika sekundách, doporučujeme použít výkonnější zařízení.

Předepsané hodnoty utahovacích momentů pro šrouby podle normy DIN 912

Rozměr Normální závit
Utahovací moment (Nm)
Třída pevnosti podle normy DIN 912 4.6 5.6 6.8 8.8 10.9 12.9
M 2x0,40 0 0 0 0 0 1
M 3x0,50 0 1 1 1 2 2
M 4x0,70 1 1 2 3 4 5
M 5x0,80 2 3 5 6 8 10
M 6x1,00 4 5 8 10 14 17
M 8x1,25 9 12 19 25 35 42
M 10x1,50 19 23 37 49 70 83
M 12x1,75 32 40 65 86 121 146
M 14x2,00 52 65 104 138 194 233
M 16x2,00 81 101 161 215 302 363
M 18x2,50 111 139 222 296 417 500
M 20x2,50 157 197 315 420 590 709
M 22x2,50 215 269 430 574 807 968
M 24x3,00 272 340 544 726 1020 1224
M 27x3,00 400 500 800 1067 1500 1800
M 30x3,50 542 677 1083 1445 2032 2438
M 33x3,50 739 923 1477 1969 2770 3323
M 36x4,00 948 1185 1896 2528 3555 4266
Rozměr Jemný závit
Utahovací moment (Nm)
Třída pevnosti podle normy DIN 912 4.6 5.6 6.8 8.8 10.9 12.9
M 8 x 1,00 10 13 20 27 38 45
M 10 x 1,25 21 26 42 56 78 94
M 12 x 1,50 34 43 68 91 128 153
M 14 x 1,50 56 70 113 150 211 253
M 16 x 1,50 87 108 173 231 324 389
M 18 x 1,50 126 157 252 336 472 567
M 20 x 1,50 176 220 352 469 659 791
M 22 x 1,50 237 297 475 633 890 890
M 24 x 2,00 312 390 624 832 1169 1403

Doporučení na závěr

Vždy používejte zařízení odpovídající požadavkům. Předimenzované zařízení může poškodit šroubový spoj příp. obrobek. V případě poddimenzovaného zařízení dochází k vysokému opotřebení zařízení.

Záznamů na stránku
Akce!

Rázový utahovák SGS 360-3/8"

Silný a velmi lehký rázový utahovák 3/8" s odtrhovým momentem 564 Nm pro motory osobních a nákladních automobilů, kovové konstrukce a strojírenství.

Skladem
6 677 Kč 5 518 Kč bez DPH
Akce!

Rázový utahovák SGS 430-1/2"

Rázový utahovák 3/8" s malou a kompaktní konstrukcí a odtrhovým momentem 678 Nm vhodný pro automobilový průmysl, pneuservisy, atd.

Skladem
6 645 Kč 5 492 Kč bez DPH
Akce!

Rázový utahovák SGS 1100-1/2"

Rázový utahovák 1/2" s mimořádným odtrhovým momentem až 1750 Nm při hmotnosti 2,1 kg - dokonalý pro automobilový průmysl, motory, kovové konstrukce, atd.

Skladem
6 645 Kč 5 492 Kč bez DPH
Akce!

Rázový utahovák sada SGS 1/2" Base

Sada rázového utahováku 1/2" s příslušenstvím pro univerzální použití v domácnosti.

Skladem
2 544 Kč 2 102 Kč bez DPH
Akce!

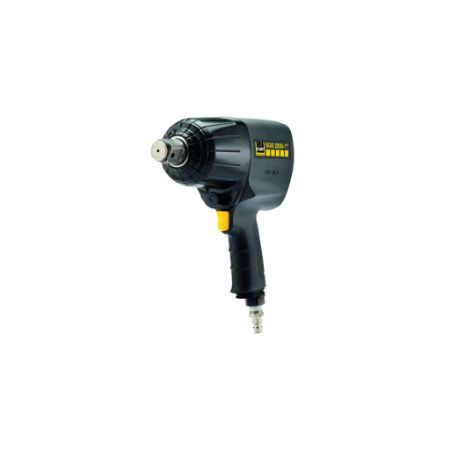

Rázový utahovák SGS 2000-1"

Mimořádně silný rázový utahovák s odtrhovým momentem až 3150 Nm - vhodný pro velká šroubení na nákladních automobilech a autobusech díky vřetenu 1".

Skladem
15 990 Kč 13 215 Kč bez DPH
Akce!

Rázový utahovák SGS 2700-1"

Velmi výkonný rázový utahovák 1" s odtrhovým momentem až 2700 Nm vhodný pro nejnáročnější použití u užitkových automobilů, autobusů, zemědělských a stavebních strojů.

Skladem
21 208 Kč 17 527 Kč bez DPH
