Kvalita stlačeného vzduchu

V níže uvedené tabulce naleznete základní návod pro optimální přípravu stlačeného vzduchu dle požadavků a tříd kvality.

Vždy přesně dodržujte předepsané hodnoty vašich dodavatelů surovin nebo strojů pro požadovanou kvalitu stlačeného vzduchu!

 Komponenty soustavy Požadavek na vzduch Třída kvality - částice Třída kvality - voda Třída kvality - olej Aplikace

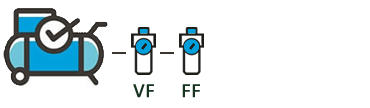

filtrovaný, bez zvláštních požadavků filtrovaný, bez zvláštních požadavků 4-5 7 3 Obecný stlačený vzduch pro pneumatické nástroje, ruční ofukovací zařízení

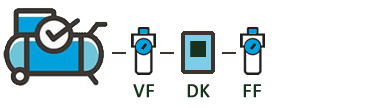

technicky suchý pro zvláštní požadavky technicky suchý pro zvláštní požadavky 1 4 1-2 Stlačený vzduch pro pneumatické nástroje, pneumatické motory, jednoduché stříkání laku, práškové lakování a tryskání pískem

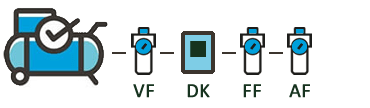

technicky suchý, filtrovaný a s nízkým obsahem oleje pro náročné požadavky technicky suchý, filtrovaný a s nízkým obsahem oleje pro náročné požadavky 1 4 1 Pro bezolejové pneumatické nástroje, jako je ovládací vzduch pro výrobní a balicí stroje, pro pneumatické válce a přístrojový vzduch, měřicí a regulační techniku. Obecný vzduch na dýchání pro činnosti prováděné na pracovišti, kvalitní stříkání barev, filmové práce

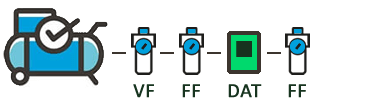

technicky suchý, filtrovaný a s nízkým obsahem oleje pro zvláštní požadavky technicky suchý, filtrovaný a s nízkým obsahem oleje pro zvláštní požadavky 1 2-3 1-2 Stlačený vzduch pro obecné aplikace a pneumatická potrubí v zámrzné oblasti

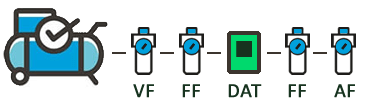

technicky suchý, filtrovaný a bez oleje pro náročné požadavky technicky suchý, filtrovaný a bez oleje pro náročné požadavky 1 2-3 1 Pro bezolejové pneumatické nástroje, jako je ovládací vzduch pro výrobní a balicí stroje, a pneumatická potrubí v zámrzné oblasti
  • VF - Předfiltr
  • FF - Mikrofiltr
  • AF - Filtr s aktivním uhlím
  • DK - Kondenzační sušička
  • DAT - Adsorpční sušička

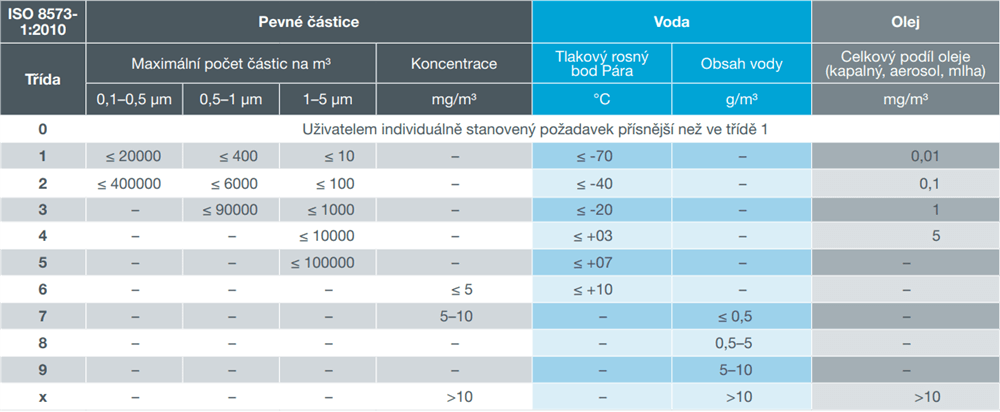

Třídy kvality stlačeného vzduchu podle normy DIN ISO 8573

Třídy kvality stlačeného vzduchu podle normy DIN ISO 8573
